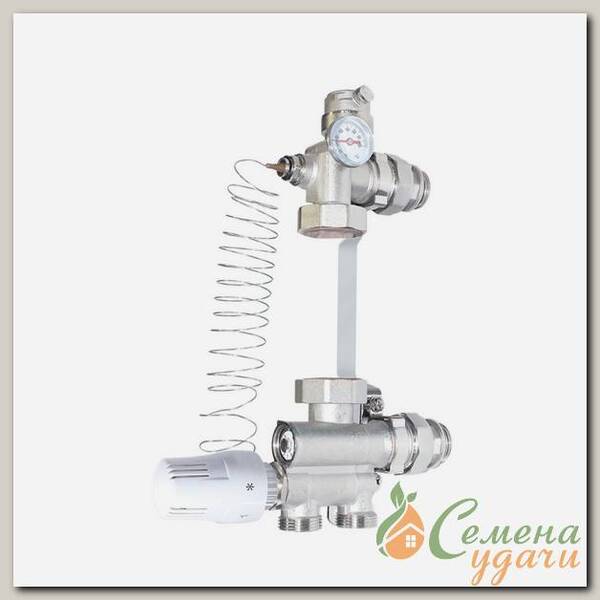

Узел насосно-смесительный 1, ProFactor, PF MB 841"

Описание

Насосно-смесительный узел PF MB 841 — готовый комплект арматуры, предназначенный для принудительной циркуляции, регулировки и поддержания заданной температуры теплоносителя в низкотемпературных системах отопления.

Встроенный термостатический клапан с термоголовкой и погружным датчиком температуры обеспечивает высокую энергоэффективность устройства, позволяя значительно снизить расход электроэнергии, и удовлетворяет требованиям ErP Directive 2015.

Наличие клапана регулировки потока позволяет пользователю осуществить принудительное уменьшение температуры теплоносителя во вторичном контуре, что способствует большему открытию термостатического клапана и увеличению тепловой мощности системы.

Надежность и эффективность работы насосно-смесительного узла MIX-C подтверждена серией стендовых испытаний в специализированных лабораториях. При его производстве используются современные комплектующие и материалы в соответствии со стандартами качества EC. Верхний и нижний гидравлический блок устройства выполнен из латуни марки CW617N по DIN EN 12165-2011.

Отличительной особенностью узла является его компактность, что позволяет устанавливать устройство в малогабаритных коллекторных шкафах, неглубоких встроенных нишах и зонах ограниченного пространства, расширяя спектр его применения по сравнению с крупногабаритными аналогами.

Конструкция насосно-смесительного узла PF MB 841 и его комплектация регулируемым кронштейном делают устройство универсальным, позволяя применять насосы с монтажной длиной от 130 до 180 мм. Более того, особенности конструкции устройства способствуют удобному и быстрому монтажу, без лишних затрат времени.

Узел совместим с линейкой коллекторных групп PROFACTOR, артикулы серии PF MB 800-807.

• Номинальный размер: DN 25
• Присоединительная наружная резьба G: 1''
• Присоединительная наружная резьба насоса G1: 1?”
• Монтажная длина насоса: 130 – 180 мм
• Максимальное рабочее давление: 10 бар
• Максимальный перепад давления первичного контура, ?pmax: 1 бар
• Пропускная способность, Kv (байпас в положении 0): 3 м?/час
• Пропускная способность, Kv (байпас в положении 5): 4,8 м?/час
• Тепловая мощность Qmax, при ?Т=7°C и при ?p=0,25 бар (байпас в положении 0): 10 кВт
• Тепловая мощность Qmax, при ?Т=7°C и при ?p=0,25 бар (байпас в положении 5): 12,5 кВт
• Максимальная температура теплоносителя в первичном контуре: 90°С
• Максимальная температура окружающей среды: 40°С
• Диапазон настройки температуры во вторичном контуре: от 20°С до 60°С
• Диапазон шкалы термометра: от 20°С до 80°С

• Нижний блок, включающий в себя термостатический смесительный клапан с резьбой М30х1.5, клапан регулировки потока (байпас) и обратный клапан – 1 шт..,
• Верхний блок с автоматическим воздухоотводчиком и гнездом для погружного датчика температуры – 1 шт..,
• Термостатическая головка с погружным датчиком температуры PF RVT 661 с диапазоном регулировки температуры +20 - +60°С – 1 шт..,
• Термометр PF SG 866 с диапазоном шкалы 0 - +80°С – 1 шт..,
• Раздвижной кронштейн для крепления на стене или в коллекторном шкафу – 1 шт.

В комплект поставки не входит циркуляционный насос, что позволяет потребителю самостоятельно выбрать бренд и поставщика этого оборудования с учетом наличия сервисного центра по его обслуживанию.

Техническая информация

• Бренд: ProFactor
• Страна производства: Китай
• Тип: комплект
• Артикул производителя: PF MB 841
• Вес в упаковке: 2.75 кг
• Габариты упаковки: 8 x 25 x 32 см
