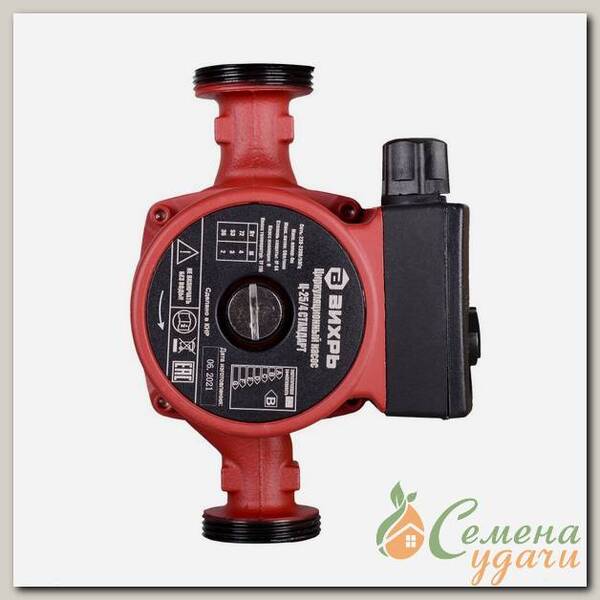

Насос циркуляционный, Вихрь, 1 '', 72 Вт, максимальный напор 4 м, 3 м3/ч, Стандарт Ц-25/4

Описание

Циркуляционный насос ВИХРЬ ЦН-25-4 предназначен для обеспечения циркуляции воды в системах отопления, круговых трубопроводах горячего и холодного водоснабжения, центральных отопительных установках и системах перекачки промышленных вод (системах кондиционирования, охлаждения). Насос представляет собой компактное устройство с всасывающей и нагнетающей функциями. Вода перекачивается при помощи вращения рабочего колеса электродвигателем насоса. Данный вид насосов надёжен, экономичен и прост в использовании.

Крышка насоса изготовлена из чугуна, рабочее колесо из полимерных материалов, корпус электродвигателя из алюминия. Насос имеет три скорости работы, выбираемые ручным переключением вращающейся ручки на клеммной коробке. Охлаждение и смазка керамических подшипников осуществляется перекачиваемой жидкостью. Заглушка ротора позволяет удалять остатки воздуха из системы путём её откручивания и стравливания воздуха.

В комплектацию не входит кабель подключения к сети. Следует использовать термостойкий трехжильный кабель с поперечным сечением каждой жилы не менее 0,75 мм2 и с резиновой изоляцией.

В названии циркуляционных насосов Вихрь отражены два параметра, например: Ц-25/4. Первые две цифры — это диаметр присоединительных патрубков. В нашем случае 25 мм (1 дюйм) — диаметр резьбы гаек, поставляемых в комплекте с циркуляционным насосом. Он должен соответствовать диаметру труб (переходников) в системе отопления. В системах отопления наиболее распространены два диаметра - 25 и 32 мм. Второе число обозначает максимальный напор насоса. В нашем примере максимальный напор составляем 4 м, то есть он может создавать избыточное давление до 0,4 атм. Этот параметр должен превышать расчетный напор требуемый для системы отопления. Пример упрощенного расчета требуемого напора будет приведен ниже. Потребляемая мощность циркуляционных насосов регулируется ступенчато (3 положения). Мощность и максимальный напор для каждой ступени указан в таблице на корпусе насоса. Кабель питания подключается к клеммной колодке и в комплект не входит.

• бесшумная работа,
• установка непосредственно на трубопроводе,
• малые габаритные размеры,
• большой срок эксплуатации,
• регулировка скорости перекачки жидкости.

• Размеры в коробке: 25 ? 15 ? 15 см.
• Напряжение сети: 220 В.
• Частота: 50 Гц.
• Качество воды: Чистая.
• Класс защиты: IP44.
• Давление: 10 — 10 бар.
• Питание: От электросети.
• Вес в упаковке: 3 кг.
• Максимальный поток: 50 л/мин.
• Класс изоляции: Н.
• Класс температур: TF 110.
• Материал крышки насоса: Чугун.
• Материал корпуса двигателя: Алюминий.
• Размер резьбы на насосе: 1,5 дюйма.
• Размер соединительной гайкипереходника: 1 дюйм.
• Мощность, 1 скорость: 36 Вт.
• Мощность, 2 скорость: 53 Вт.
• Мощность, 3 скорость: 72 Вт.
• Напор, 1 скорость: 2 м.
• Напор, 2 скорость: 3 м.
• Напор, 3 скорость: 4 м.

Техническая информация

• Потребляемая мощность, Вт: 72 Вт
• Максимальный напор, м: 4 м
• Пропускная способность, м3/час: 3 м3/час
• Глубина погружения/всасывания, м: 0 м
• Длина кабеля, м: 0.5 м
• Бренд: Вихрь
• Страна производства: Китай
• Тип двигателя: электрический
• Диаметр резьбы выходящего отверстия: 1
• Защита от перегрева: без защиты от перегрева
• Защита от сухого хода: без защиты от сухого хода
• Вид насоса: поверхностный
• С кабелем: с кабелем
• С насадками: без насадок
• Применение: для отопления
• Качество воды: для чистой воды
• Модель: Стандарт Ц-25/4
• Вес в упаковке: 2.55 кг
• Габариты упаковки: 20 x 14 x 15 см
